最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测

去看看

微星京东自营旗舰店

微星(MSI)MPG B760M EDGE TI WIFI刀锋钛DDR5主板

参考价格:1399.00 (价格变化以店铺为准)

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

从规格上来看,微星 MPG B760M EDGE TI WIFI主板完全就不像是一款1399元的主板。

它的供电规模高达12+1+1相,并且配备了钛金电感和75A电流的DrMOS,拥有1个全尺寸的PCIe 5.0x16插槽以及3个支持PCIe 4.0技术的M.2 SSD接口,网络方面则是2.5Gbps有线网卡 + Wi-Fi6E无线网卡组合。

不论是供电规模、PCIe 4.0 SSD接口数量还是有线与无线网络,都能满足大多数玩家的使用需求,基本上没有槽点。

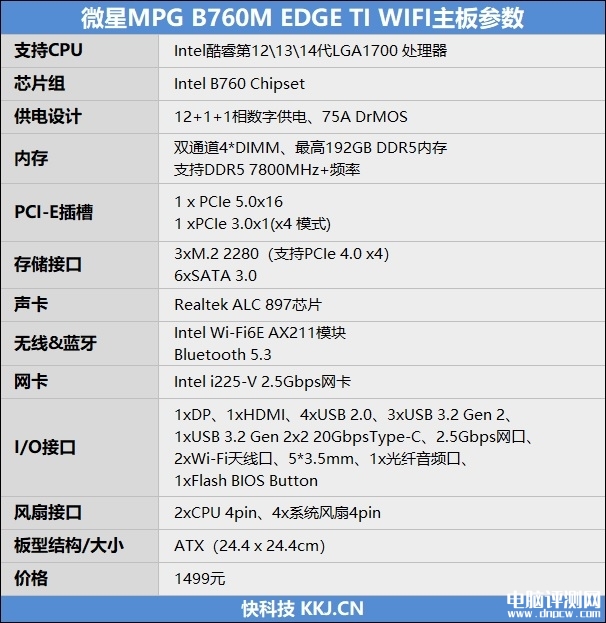

微星MPG B760M EDGE TI WIFI主板详细参数如下:

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

图赏:12+1+1相75A供电 + 3个PCIe 4.0 M.2 SSD接口

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

包装盒。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

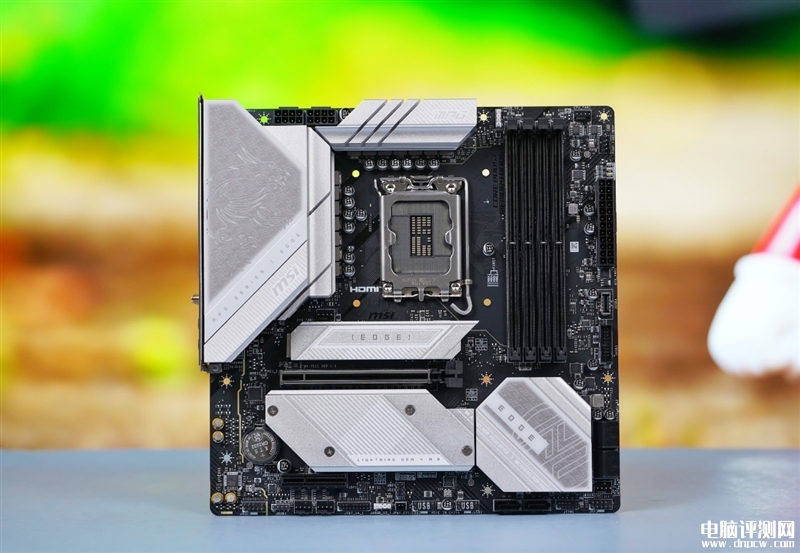

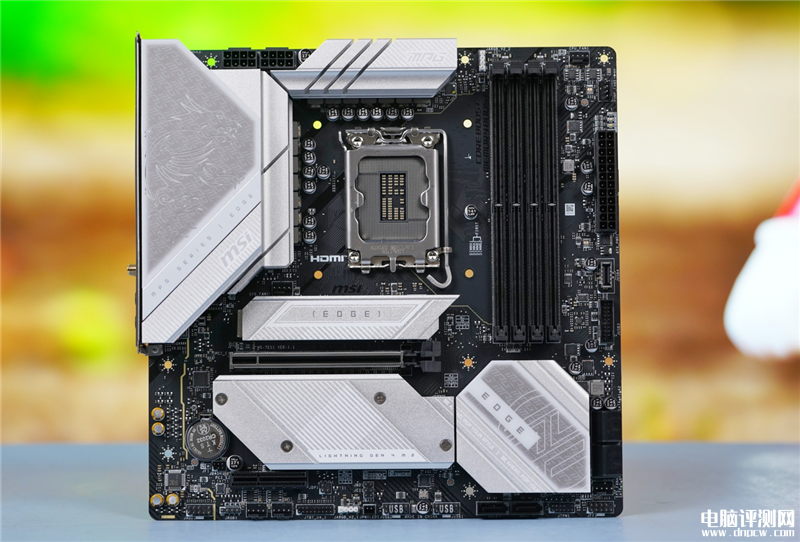

主板的正面,覆盖了大量散热装甲。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

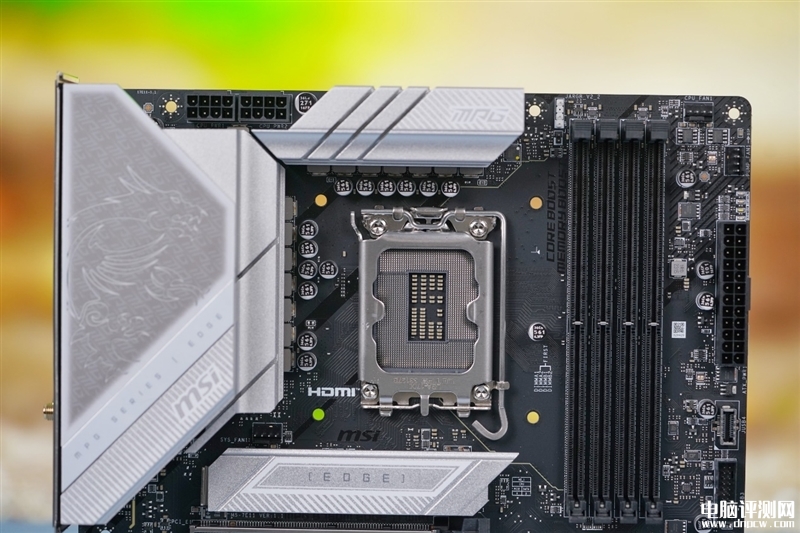

LGA1700插座,稍等拆开看看供电。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

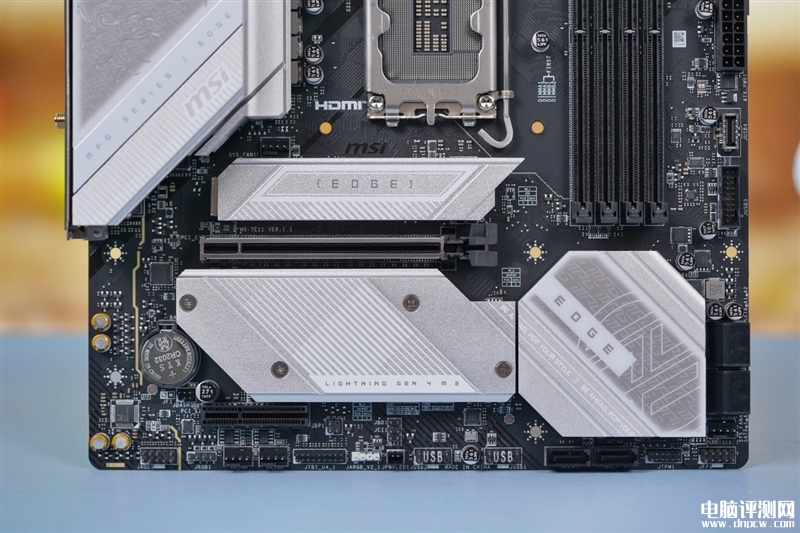

主板一共有1个全尺寸的PCIe x16加固插槽,支持规格是PCIe 5.0 x16;下面还有一个PCIe 3.0 x4插槽。

此外还有1个PCIe 3.0x1插槽以及3个支持PCIe 4.0 x4的M.2 2280接口,3个M.2接口都安装了散热装甲。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

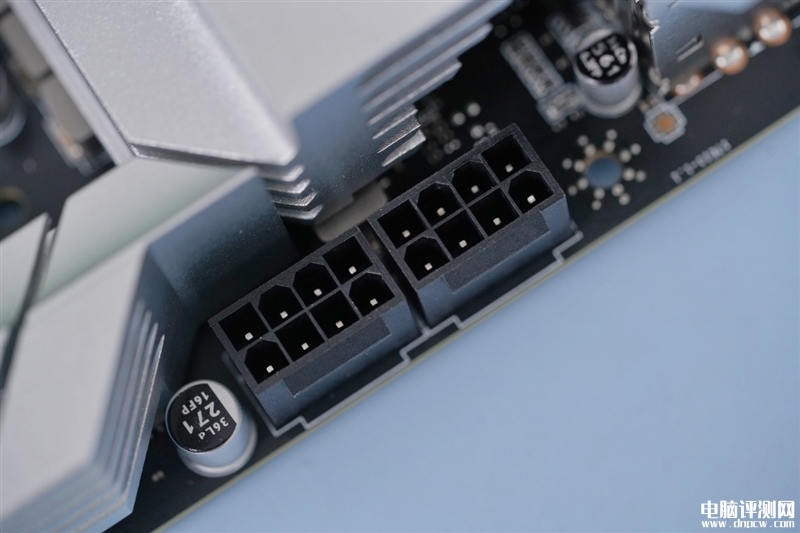

2个CPU 8PIN供电接口,可以满足i9-14900K的供电需求。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

4条DDR5 DIMM插槽,最高支持DDR5 7800MHz+,实测8000MHz内存也能稳定运行。

单条最高容量48GB,最多支持192 GB内存。

主板24Pin插槽的右边有4个EZ Debug LED指示灯,分别代表CPU、内存、显卡、启动设备。

当电脑出现故障无法正常开机时,对应的LED指示灯就会亮起来,告诉你是哪一个部件出了问题。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

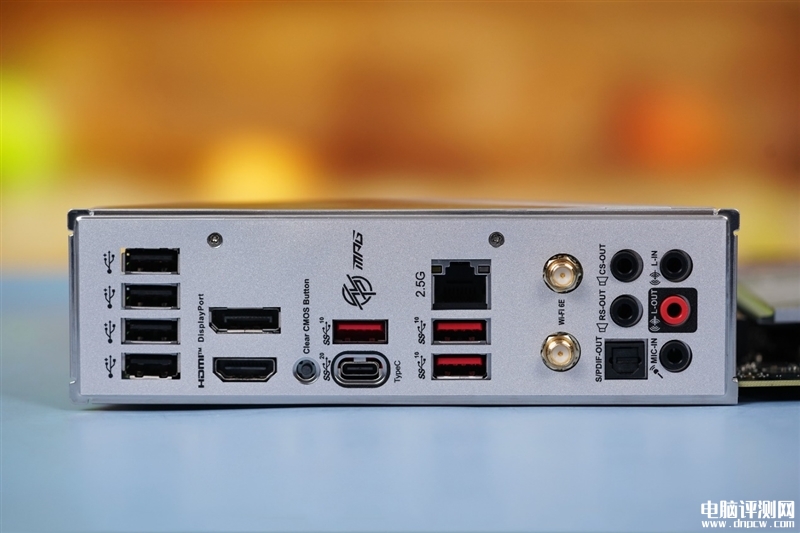

背部I/O接口,1xDP、1xHDMI、4xUSB 2.0、3xUSB 3.2 Gen 2、1xUSB 3.2 Gen 2x2 20Gbps Type-C、2.5Gbps网口、2xWi-Fi天线口、5*3.5mm、1x光纤音频口。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

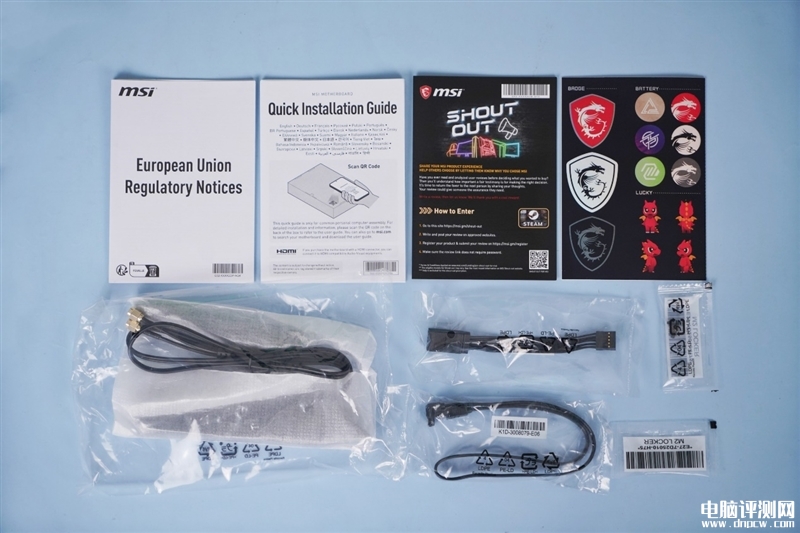

附赠的配件,1根SATA线、1个Wi-Fi天线底座以及几个M.2螺丝。

下面是拆解部分。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

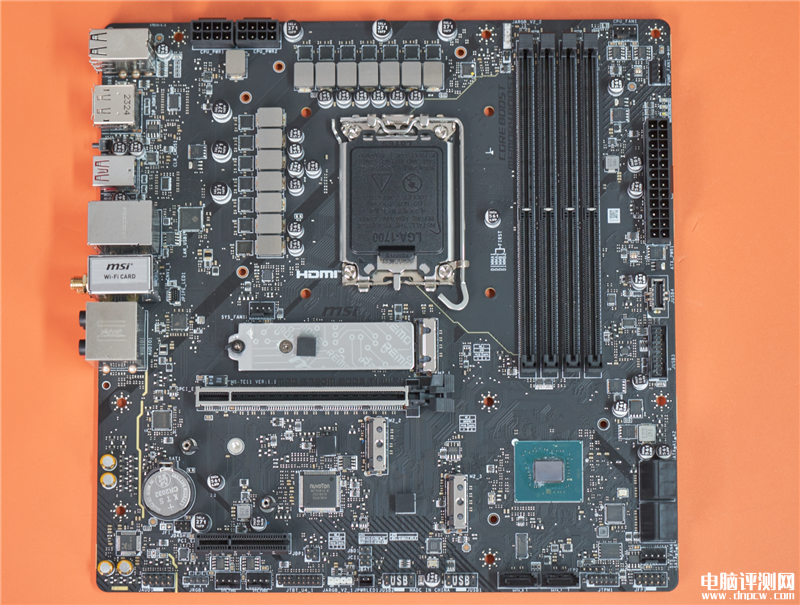

拆掉MOS散热片的样子。

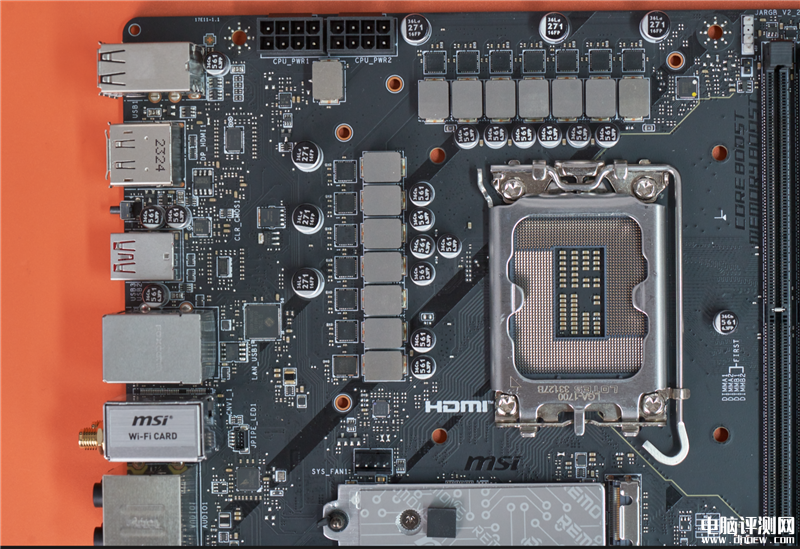

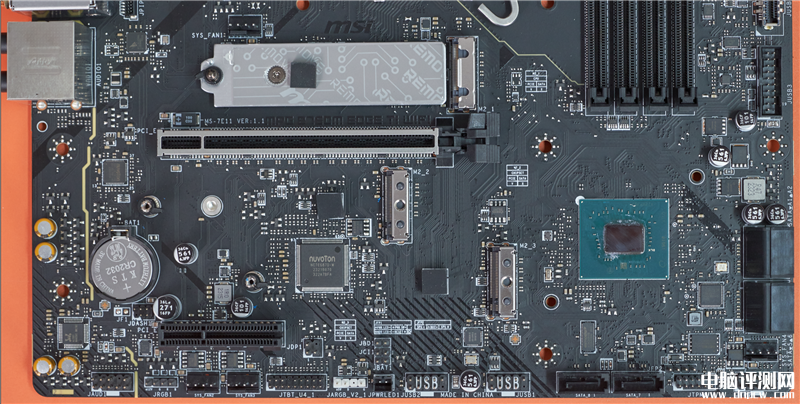

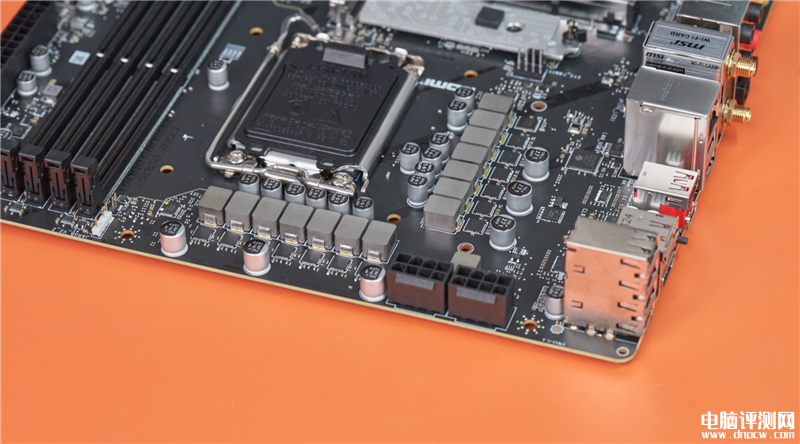

上方是12+1+1相供电电路,下面可以看到有3个M.2 2280接口。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

MPG B760M EDGE TI WIFI设计了 12+1+1相供电电路,每相配备一个钛金电感和一个导通电流75A的DrMOS,可以输出600W以上的功率,即便是搭载i9-14900K也没有任何问题。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

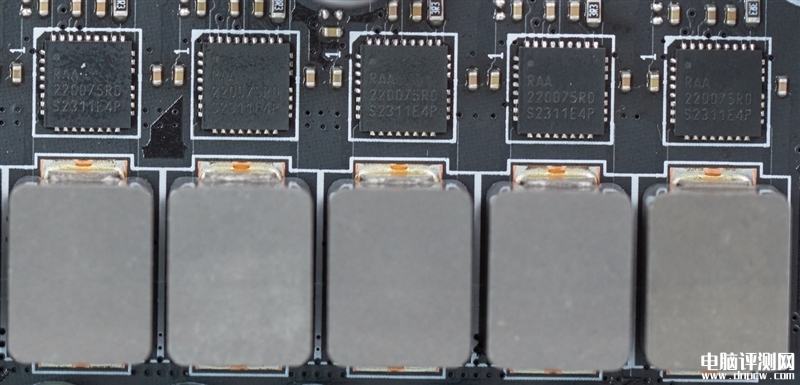

核心供电使用的是RAA220075,能支持75A电流。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

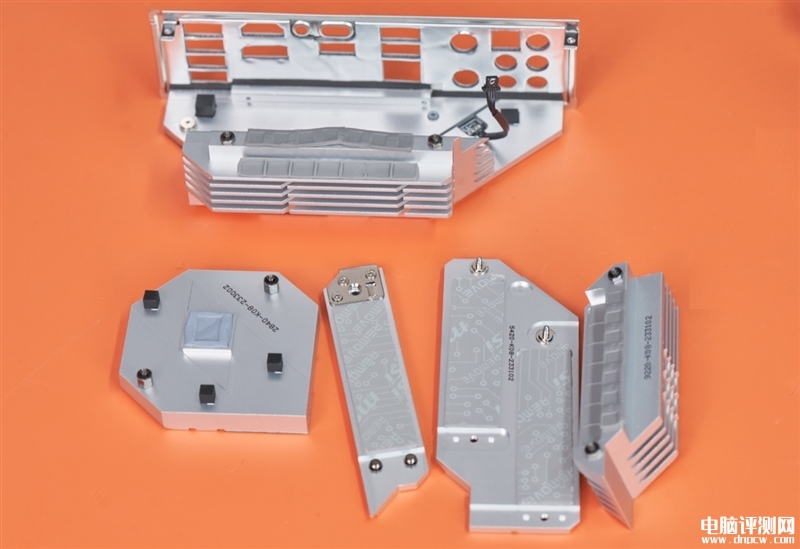

拆下来散热片。

BIOS体验

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

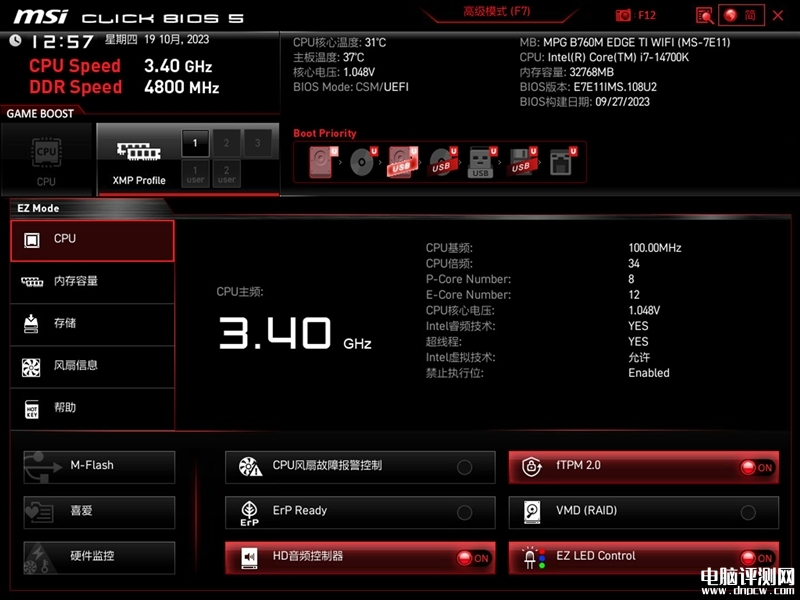

微星传统的Click BIOS 5图形化UEFI。BIOS主界面包含CPU、内存的频率和电压, CPU以及主板温度等信息。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

在主界面点击“风扇信息”进入风扇设置页面之后,我们可以看到一共有主板一共设计了2个4Pin CPU风扇、4个4Pin机箱风扇接口。

6个风扇都可以单独依据CPU、MOS、主板或者机箱内部温度来设置温度曲线。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

按F7进入高级模式。

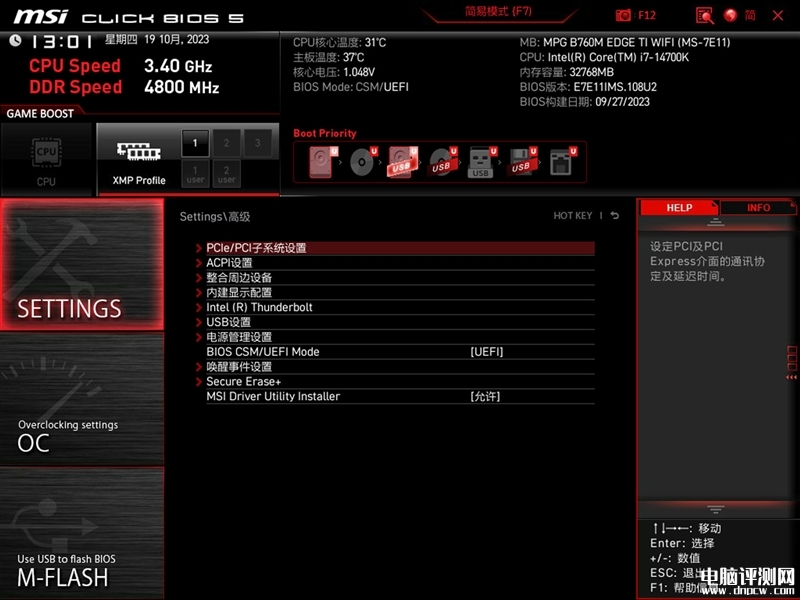

高级模式界面内提供了CPU、芯片组、电源、存储、网络、USB接口等主板绝大多数功能调节功能。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

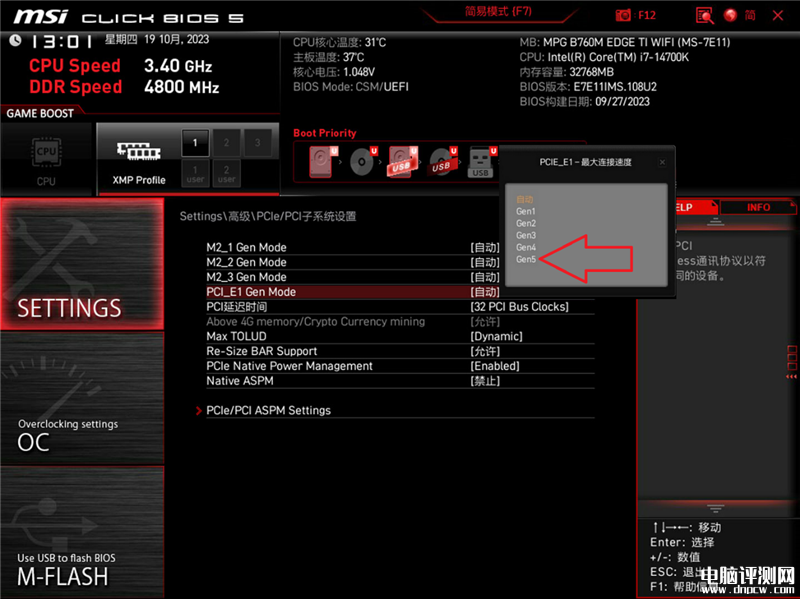

全尺寸PCIe插槽能支持PCIe 5.0,Resizable BAR也是默认开启状态。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

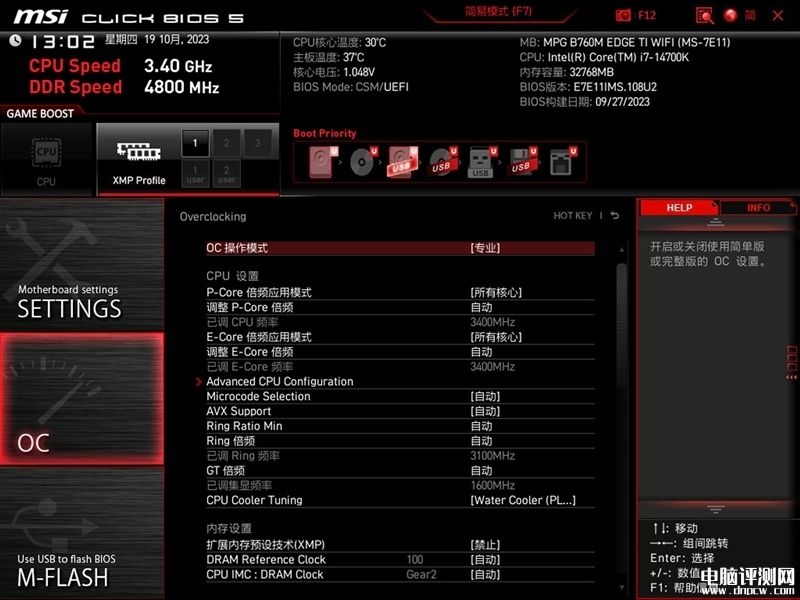

OC界面可以调整CPU倍频(只能降频不能超频)、内存频率、CPU与内存电压等等。

在专业OC操作模式下,会多出一个数位电压设置的选项,里面可以设置防掉压及各种超频保护策略。

内存控制器,支持Gear 1、Gear 2和Gear 4,对于DDR5内存而言,一般选择Gear 2模式。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

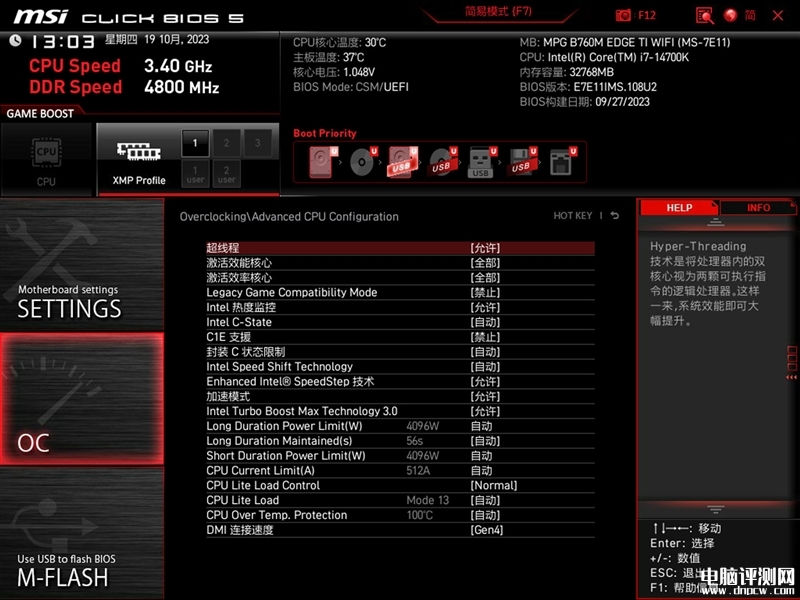

CPU高级设置,可以调整温度墙、功耗墙等等,不过默认就是4096W功耗墙,不用调整。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

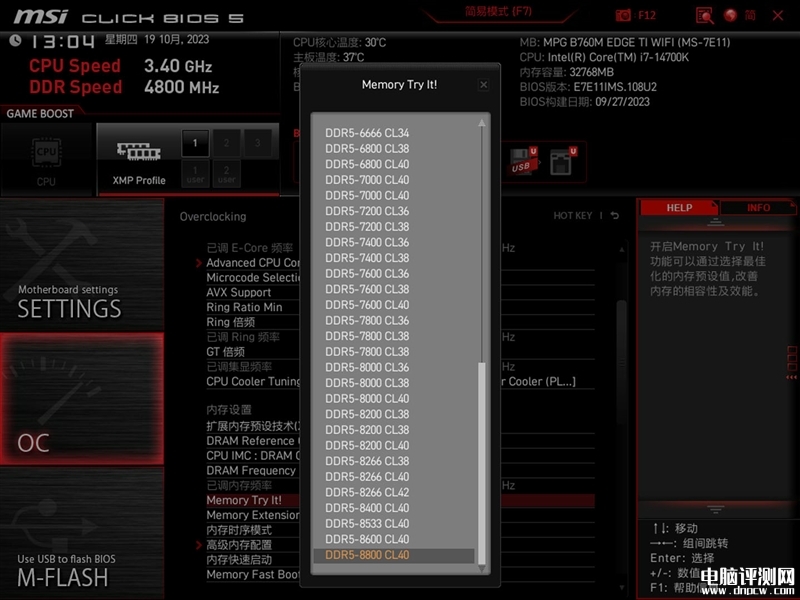

微星主板标志性的“Memory Try It!”,最高支持8800MHz CL40,可以让小白也能无脑超频内存。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

如果是搭配i9-14900K/i7-14700K,是必须要降压的,否则默认电压太高,高负载很容易撞上温度墙,导致性能下降。

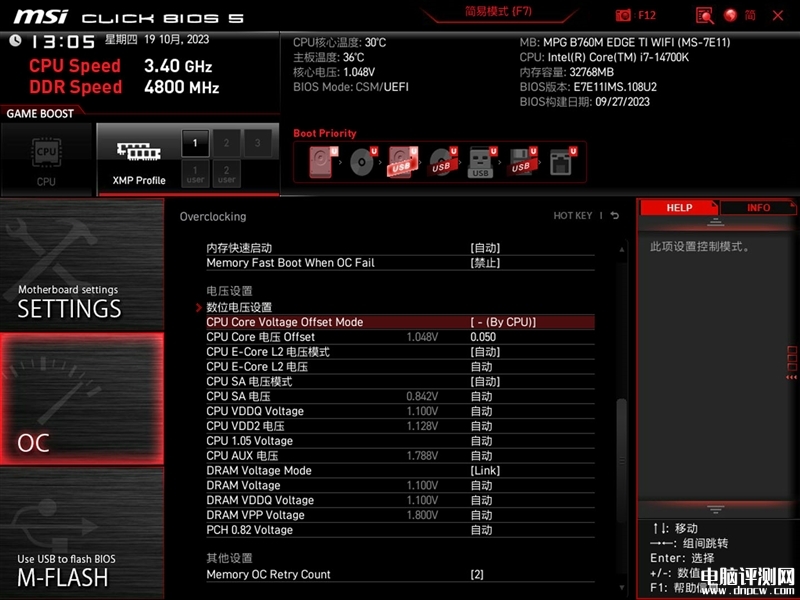

在CPU Core Voltage Offset Mode选项这,选择(By CPU),然后调整下面的CPU Core 电压 Offset就可以降压了。

我们手上这颗i7-14700K可以降低0.13V电压。

烤机与降压测试:可降压0.13V、烤机功耗比顶级Z790主板更低

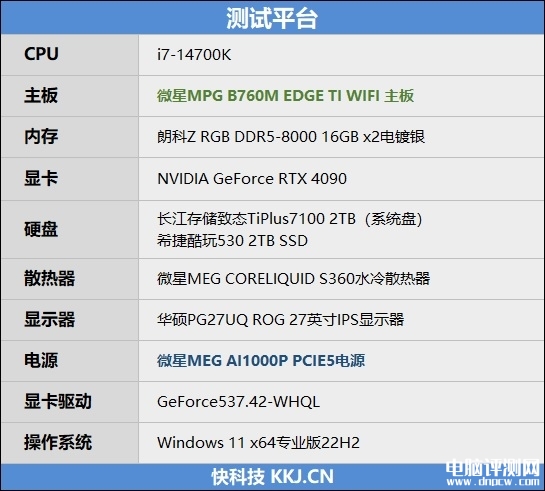

测试平台如下:

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

1、降压测试

首先是全默认电压进行烤机。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

主板给的默认电压比较恐怖,直接就是1.35V,结果就是i7-14700K在烤机是功耗达到了328W,很快就撞上了温度墙。

烤机不到一分钟,P-Core频率就从5.5GHz降到了5.2GHz,但功耗依然有301W。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

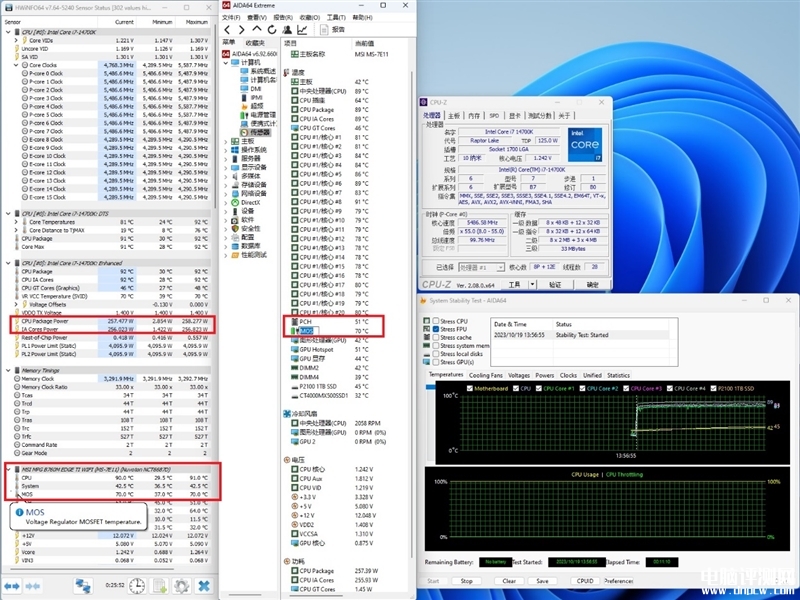

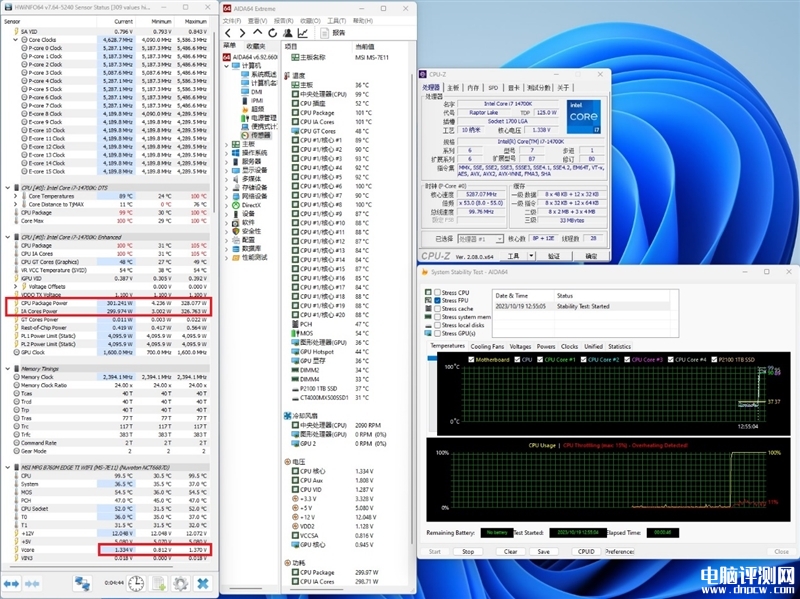

在BIOS中设置Offset -0.13V,也就是降低0.13V电压,烤机11分钟后,电压1.24V,功耗也只有258W,比默认电压足足降低了60W,温度也只有90度了。

另外我们还注意到,以如此之高的功耗进行烤机,主板供电MOS的温度竟然只有70度,主板南桥温度也只有51度。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

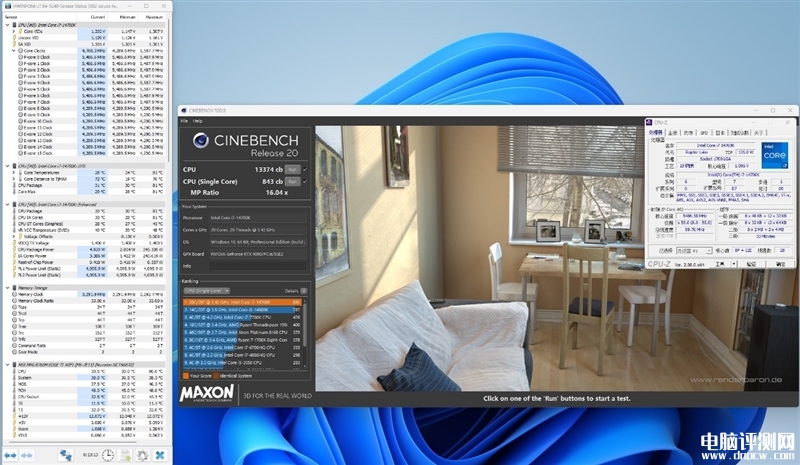

降压后运行CineBench R20,i7-14700K单核分数843cb,多核分数13374cb,不论是单核分数还是多核性能都完全正常。

2、内存测试

我们使用的是朗科Z RGB DDR5-8000 16GB x2电镀银内存。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

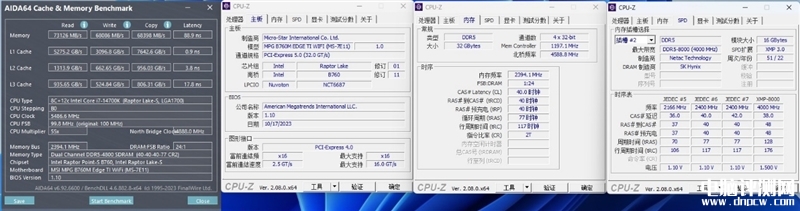

BIOS全默认设置下,内存为4800MHz 40-40-40-77,测得的读取、写入和复制带宽分别为73126MB/s、68086MB/S、68398MB/s,而内存的延迟则为88.9ns。

最新主板评测:微星MPG B760M EDGE TI WIFI 刀锋 钛 主板评测,权威硬件评测网站,www.dnpcw.com

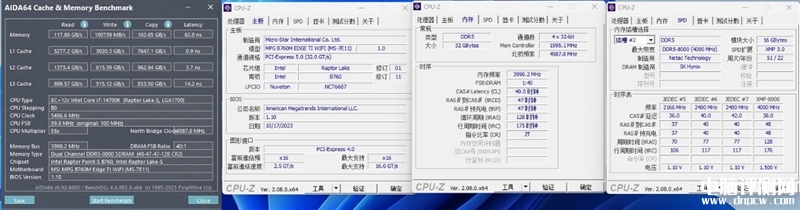

直接开启XMP,内存参数为8000MHz 40-47-47-128时,测得的读取、写入和复制带宽分别为118GB/s、100GB/S、102GB/s,内存的延迟降到了62.8ns。

这也说明了微星MPG B760M EDGE TI WIFI 主板可以支持8000MHz频率的内存。

总结:推荐酷睿第14代i7/i9用户选它

本次的测试结果多少还是有点超出预期!

在我们酷睿第14代处理器的首发评测中,使用了5000元的顶级Z790X主板,才勉强将i7-14700K的电压降低了0.05V,烤机功耗降到了263W。

而微星MPG B760M EDGE TI WIFI主板却轻松降低了0.13V的电压,同时烤机11分钟功耗也只有258W。

这个测试说明了MPG B760M EDGE TI WIFI主板的降压能力完全不逊于高端Z790主板。

P.S.不同品牌、不同型号的主板之间电压数值并不具备可比较性,但是功耗却是真实的功耗。



另外有一点值得注意的是,i7-14700K以258W的功耗长时间烤机,主板供电模块的温度仅仅只有70度。

也就是说,这块主板搭配i7-14700K是完全没有任何问题,甚至体质稍好的i9-14900K用在上面也是可以的。

另外,内存支持也一直是微星主板的强项,实测MPG B760M EDGE TI WIFI主板可以稳定支持8000MHz CL40时序的内存。

说实话,酷睿第 14 代S系列处理器已经将Intel 7(10nm)工艺折腾到了极致,特别为是i9-14900K处理器,它默认功耗就达到了360W,几乎没有太多的超频空间。这样的处理器我们建议对其进行降压,而非超频。

而微星的B760M主板,不论降压能力还是内存支持能力都超出了我们的预期,完全不逊于5000元级别的顶级Z790主板,而这块主板售价仅为1399元!
