DIY攒机知识：电脑里这两种不同风扇接口3Pin VS 4Pin不同之处

首先，让我们先复习一下机箱风扇和转速。机箱风扇有多种不同的规格，每一种规格都由其长度（以毫米为单位）来表示。

最常见的规格是120毫米和140毫米，这些数字对应于每个等边边长的长度。而一些机箱也有着孔位给你安装最大的200mm风扇。

120和140毫米机箱风扇是市场上最常见的机箱风扇尺寸，与最广泛的机箱兼容。

而检查你的PC风扇吹向哪个方向的简单方法是检查风扇叶片。

如果风扇没有箭头指示器，或者它已经安装好了，而你又不愿意把它拆下来，在大多数情况下，可以看看叶片。

如果风扇叶片向你的方向弯曲，你看到的就是进气侧。从技术角度讲，进气侧是叶片的凸面。

然而，如果叶片虽然向你弯曲，但像一个碗的形状（换句话说，你在像是在看碗），你就在看排气侧（所以风扇会把空气吹向你），排气侧是叶片的凹面。

虽然排气侧通常在中央有CPU风扇的品牌贴纸，但并不总是这样的。

而常见的机箱风扇，都有3Pin和4Pin的供你购买。一般情况下，3Pin会便宜一点点。但他们有什么区别呢？为什么主板和机箱上要保留两种风扇接口呢？

先看看两者的电路接口图。

3Pin风扇有三个插脚，为风扇电机提供电源和接地。第一条线是电源（4至12伏），第二条线是地线，第三条线是测速信号（速度传感器），这个传感器监测风扇的速度和性能。测速信号通过传输风扇叶轮的旋转速度，在5到12伏之间的额定电压下，调整应用到电机的功率水平。通过这种方式，通常通过增加或减少线上的电压来控制风扇速度。3Pin风扇最小转速一般为最大转速的40%。

它们没有单独的PWM(脉宽调制)控制连接，这意味着它们的速度不能很容易地由主板控制。

4Pin风扇额外的第4条线是PWM（脉冲宽度调制），用于控制负载的电源和风扇叶轮的旋转速度。因此，4针风扇可以比较方便的由主板或者专门的风扇PWM控制器进行变速运行，这有助于降低噪音和提高效率。4Pin风扇最小转速一般为最大转速的20%。

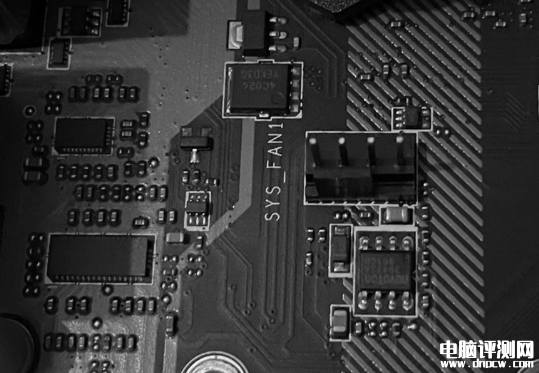

主板上的4Pin风扇接口

大家也看出来了，两种接口最大区别就是4Pin的接口规范多了一个PWM，也就是脉冲宽度调制，这是控制PC风扇速度的方法。

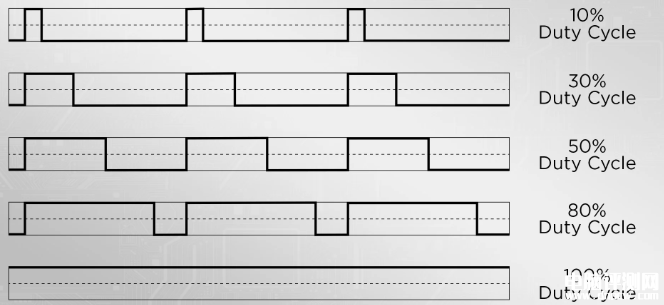

4Pin PWM风扇在不同工作负载下的工作周期

具体来说，通过4Pin风扇接口，PWM控制器控制向风扇输送功率的节奏和容量。风扇的马达是以脉冲的方式极快地关闭和开启，而不是持续地向马达供电。

PWM实现了更精确的风扇速度控制，这使得PWM风扇对于散热风扇和注重安静的机箱风扇来说非常重要。

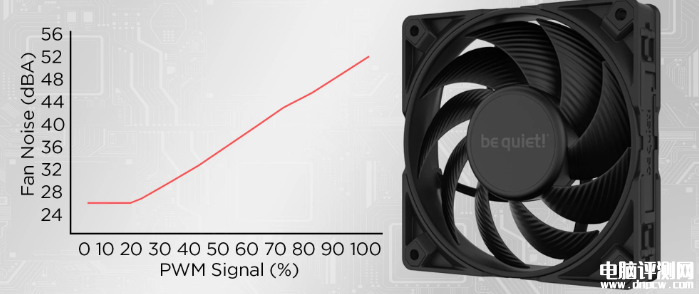

一款beQuiet! PWM风扇的转速和噪音的关系对比曲线

而且PWM控制器可以控制风扇的电压。例如，如果处理器在电脑上忙于繁重的工作，4针风扇就会增加电压，以控制温度。同样，当处理器转向轻度工作时，风扇的电压和转速会自动减慢。

而3Pin风扇虽然也可以在一定程度上控制转速，但问题是，它们在某种程度上，并不像4Pin风扇那样自动和准确。

而PWM风扇根据温度的需要改变转速，在更大程度上消除了噪音。3Pin风扇大部分时间完全在高电位下旋转，噪音大得多。

另外，从散热能力来说，传统的3Pin插头是为低功耗的小风扇设计的。而4Pin的风扇插头是为当代CPU设计的，具有较高的功率水平。

最后是寿命，4Pin风扇根据需要改变其转速和电压，以保持机箱的良好温度。相反，3Pin风扇在大部分时间内以高电位旋转，更容易达到使用寿命。

因此，正常情况下，如果你需要更加静音的噪音表现和智能的散热表现，那么使用4Pin风扇就可以，除了稍微贵一些外，在组建机箱 风扇组时还可能需要连接专用的PWM集中控制器，特别是一些具有ARGB功能的风扇更是如此。

但如果你只要求便宜，那么依然可以选择3Pin风扇。虽然现在主板上3Pin插口越来越少甚至于接近取消，但是3Pin风扇插在4Pin风扇接口上问题依然不大，因为第四个Pin是专门为PWM准备的，没有其他功能。
