电脑装机教程:装机新手必学电脑主板跳线安装图解教程

电脑组装新手在面对那一排排密密麻麻的主板线路和机箱中的各种指示灯跳线时会感觉无从下手,其实电脑主板的设计都是模块化、集成式的,线路合并了。熟练的掌握跳线设置是装机必备的技术之一,那么主板跳线怎么接?下面,为大家分享电脑主板接跳线的图文教程。

电脑主板跳线怎么接

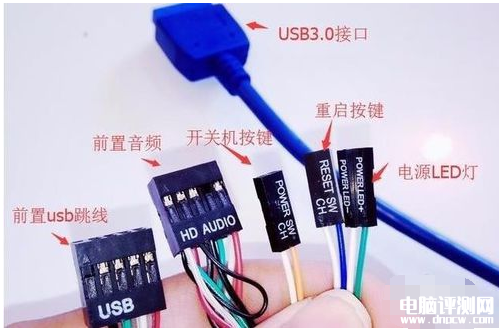

先认识一下,这款机箱上的跳线如下,包括前置Usb跳线、前置音频(HD AUDIO)、开关机按键(POWER SW)、重启按键(RESET SW)、电源电源LED灯(Power LED)、此外还有硬盘指示灯(HDD LED{下图少了一个})

电脑装机教程:装机新手必学电脑主板跳线安装图解教程,权威硬件评测网站,www.dnpcw.com

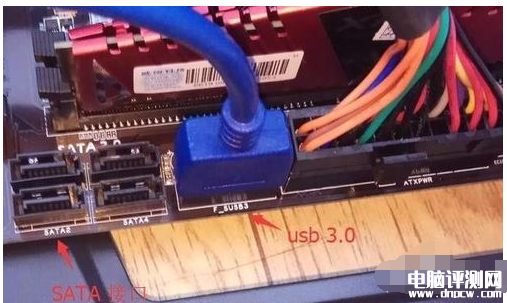

首先将USB3.0插入主板usb3.0接口,放心有防呆设计的,插反了插不进去的。

电脑装机教程:装机新手必学电脑主板跳线安装图解教程,权威硬件评测网站,www.dnpcw.com

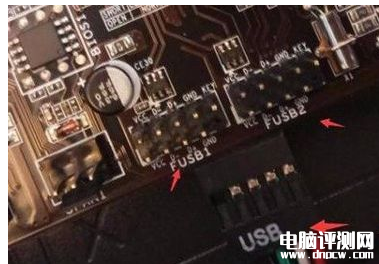

再来插入前置USB接口和前置音频接口,这些接口也是有防呆设计的,因此如果错了是无法插入的,首先先插USB接口,USB标识的接口对应主板上的USB标识接口上。

电脑装机教程:装机新手必学电脑主板跳线安装图解教程,权威硬件评测网站,www.dnpcw.com

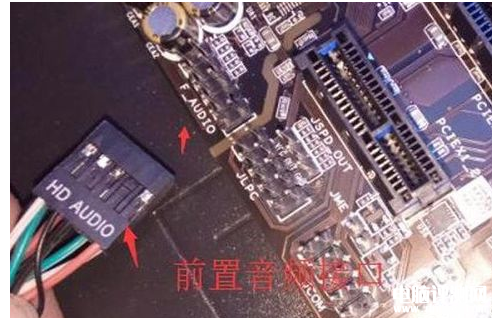

HD AUDIO前置音频接口是对应接入主板上AUDIO标识上,这个不插,机箱前面耳机插孔是没有声音的。

电脑装机教程:装机新手必学电脑主板跳线安装图解教程,权威硬件评测网站,www.dnpcw.com

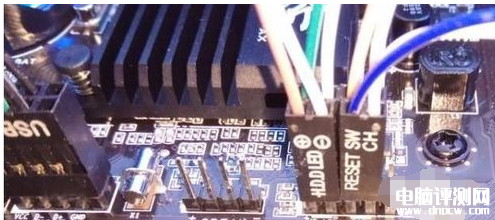

好了,下面开始插入开关机跳线,主板上面已有明确的标识,根据标识插入即可:

电脑装机教程:装机新手必学电脑主板跳线安装图解教程,权威硬件评测网站,www.dnpcw.com

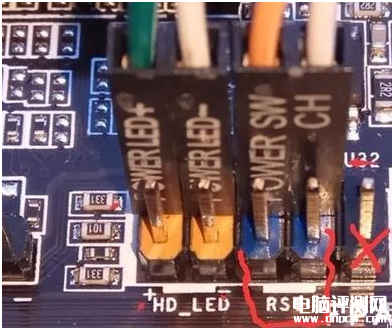

LED灯分正负极的,彩色的线为正极,白色的线为负极,因此千万不要插反了,后果不堪设想。

电脑装机教程:装机新手必学电脑主板跳线安装图解教程,权威硬件评测网站,www.dnpcw.com

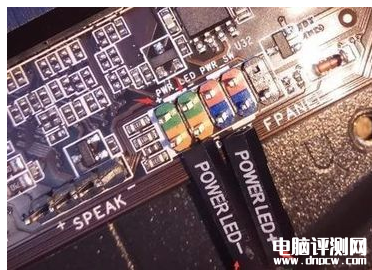

切记,白色的跳线为负极,插在右边

电脑装机教程:装机新手必学电脑主板跳线安装图解教程,权威硬件评测网站,www.dnpcw.com
